MountPlate Eletric 3D

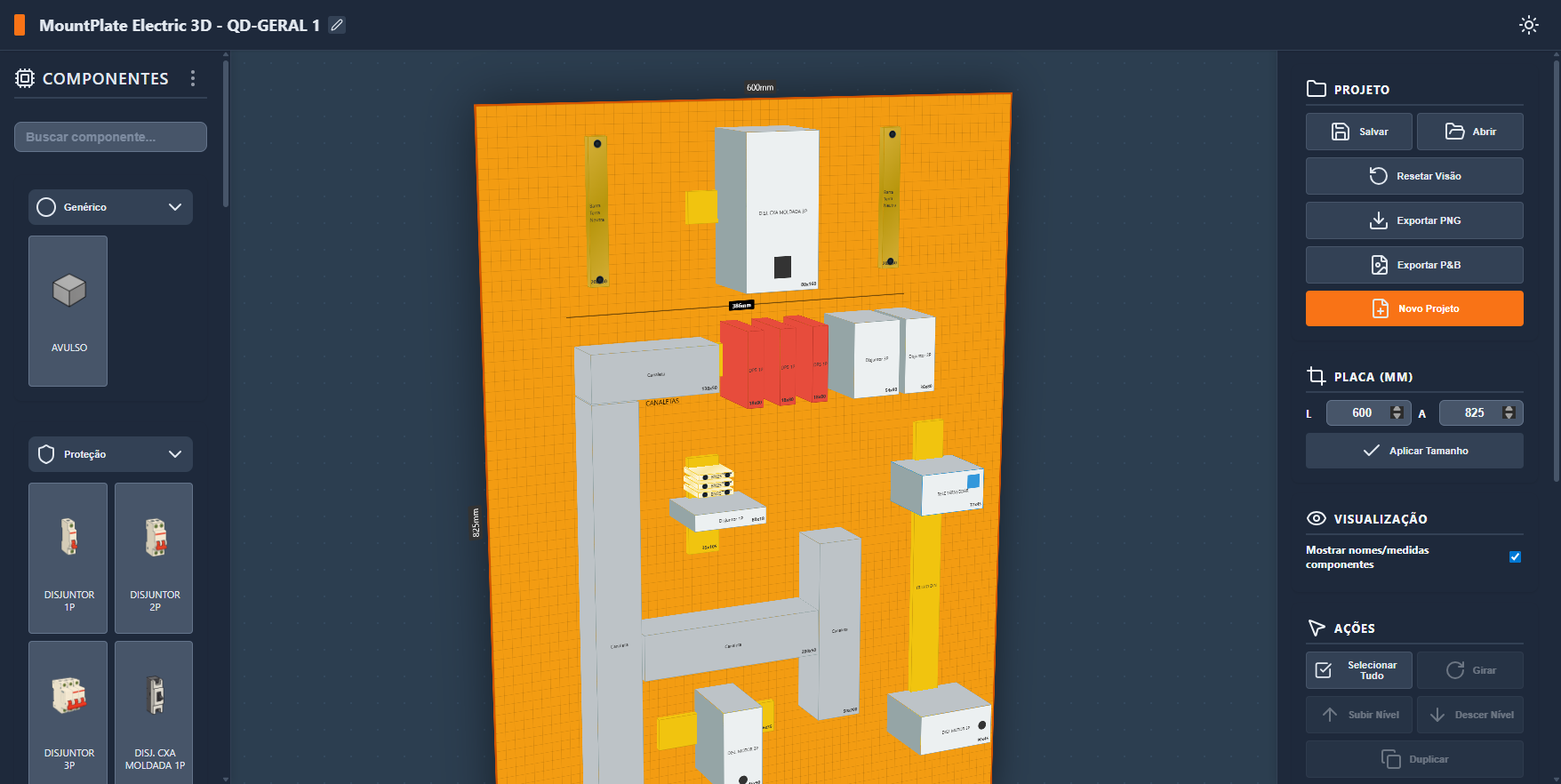

Visão Geral

O MountPlate Eletric 3D é um sistema interativo de prototipagem para planejamento e montagem de placas elétricas. Permite visualizar e organizar componentes elétricos em uma área de trabalho 2D com grid.

MountPlate Visão Geral

Seções Principais

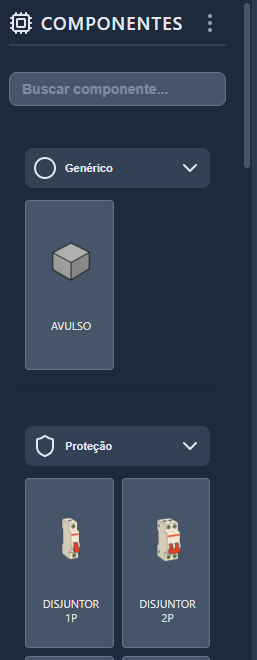

Componentes (Esquerda)

A paleta de componentes exibe categorias disponíveis:

Genérico - Componentes básicos e peças genéricas
Proteção - Disjuntores e sistemas de proteção (1P, 2P, 3P, etc.)

Cada componente pode ser arrastado para a placa de trabalho.

MountPlate Componentes

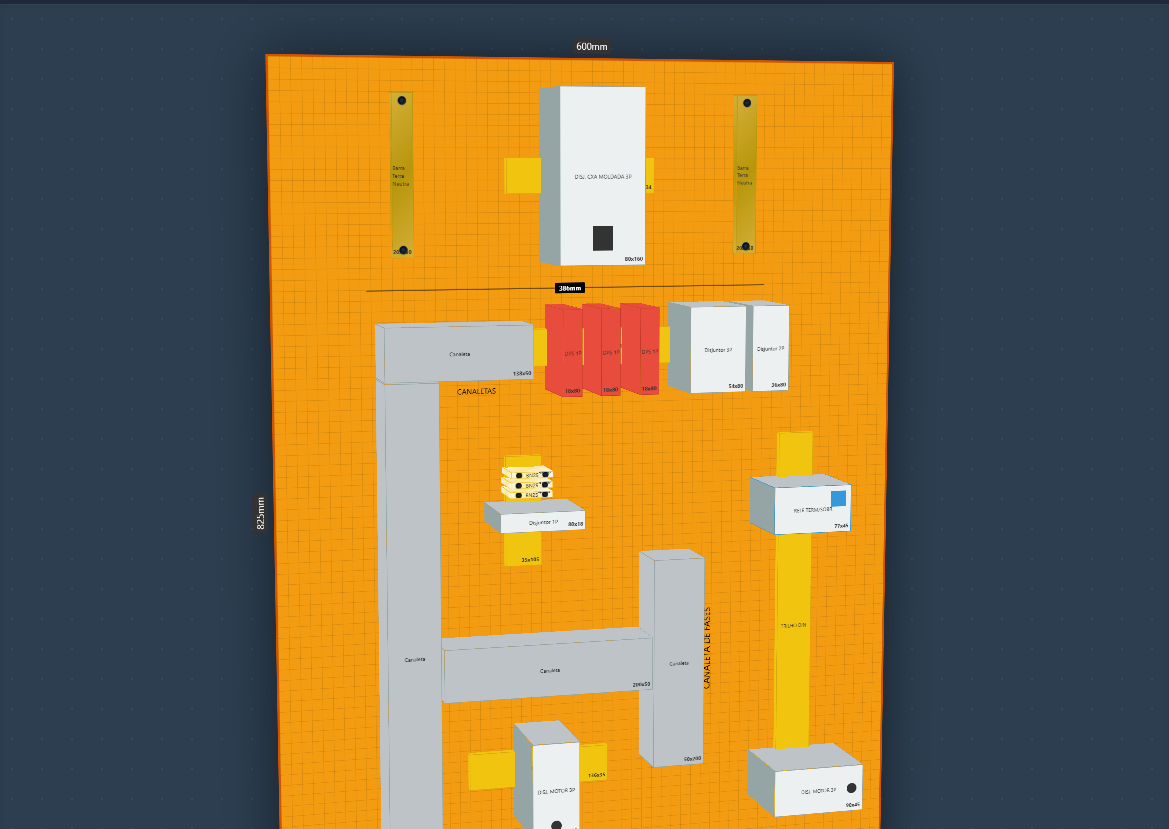

Área de Trabalho (Centro)

Espaço principal onde os componentes são posicionados e montados:

Placa com grid laranja para auxílio de alinhamento
Componentes podem ser selecionados e movidos
Exibição de nomes e medidas dos componentes
Visualização em tempo real da montagem

MountPlate Área de Trabalho

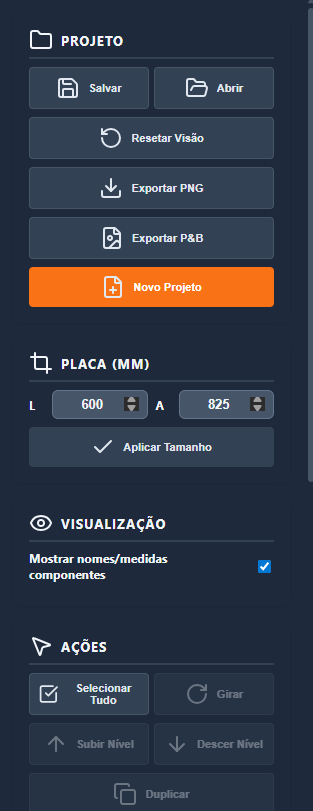

Propriedades (Direita)

MountPlate Propriedades

Projeto

Salvar - Guardar o projeto atual
Abrir - Carregar um projeto existente

Placa (MM)

L (Largura) - Dimensão em milímetros
A (Altura) - Dimensão em milímetros
Aplicar Tamanho - Confirmar as dimensões

Visualização

Mostrar nomes/medidas componentes - Ativa ou desativa exibição de informações

Ações

Selecionar Tudo - Seleciona todos os componentes
Girar - Rotaciona componentes selecionados
Subir Nível - Altera ordem de sobreposição
Descer Nível - Altera ordem de sobreposição
Duplicar - Cria cópia do componente selecionado

Exportação

Exportar PNG - Salva a placa como imagem
Exportar P&B - Exporta em preto e branco
Novo Projeto - Inicia um novo projeto

Ao clicar com o botão direito na placa (área vazia), surgem as seguintes opções:

Selecionar Tudo - Seleciona todos os componentes da placa
Resetar Visão - Restaura a visualização padrão
Colar - Cola um componente que foi copiado
Exportar PNG - Salva a placa como imagem PNG
Exportar P&B - Exporta a placa em preto e branco

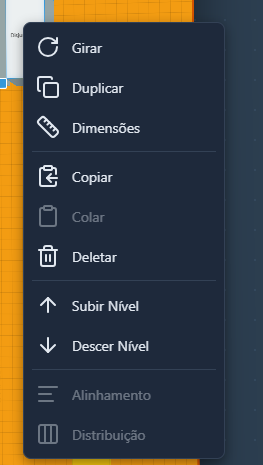

Ao clicar com o botão direito em um componente selecionado, surgem as seguintes opções:

Girar - Rotaciona o componente selecionado
Duplicar - Cria uma cópia do componente
Dimensões - Exibe e edita as dimensões do componente
Copiar - Copia o componente para reproduzir
Colar - Cola um componente copiado
Deletar - Remove o componente da placa
Subir Nível - Move o componente para frente (em relação a sobreposição)
Descer Nível - Move o componente para trás (em relação a sobreposição)
Alinhamento - Opções para alinhar componentes
Distribuição - Distribui componentes uniformemente

Atalhos de Teclado

Arrastar - Arraste itens para a placa de montagem
Fundir seno - Clique direito com o mouse gira a placa de montagem
Placa de Montagem - Clique dentro dela movimenta a placa de montagem
Shift + Click - Selecionar vários itens cada placa de montagem
Ctrl + Click - Faz linha medidora
Alt + Click - Faz uma seta direcional

Fluxo Básico

Defina as dimensões da placa em Placa (MM)
Selecione componentes da paleta à esquerda
Arraste os componentes para a área de trabalho
Organize e posicione os componentes conforme necessário
Use as ações para rotacionar, alinhar ou duplicar componentes
Clique direito para acessar mais opções (girar, copiar, deletar, etc.)
Salve o projeto ou exporte em PNG/P&B
